高分子材料的耐高溫性能受什么影響？有哪些代表性材料？

影響高分子材料耐高溫性能的因素


化學鍵能

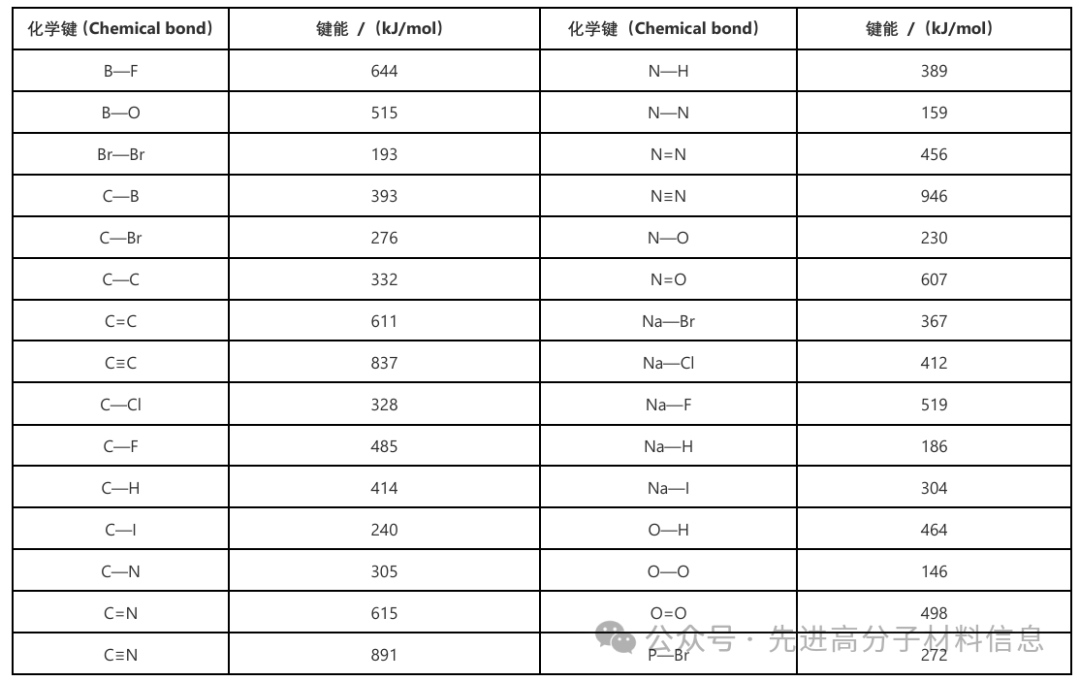

為什么把鍵能排在第一位？因為這是咱們上學以來最早接觸的化學概念之一，屬于容易遺忘的部分，很多人在介紹材料時往往會忽視鍵能的影響。一般來說，化學鍵的鍵能越高，材料的耐高溫性能通常越好。




例如，聚四氟乙烯分子主鏈含高鍵能的 C - F 鍵，高溫下穩定；尼龍主鏈的酰胺鍵有一定鍵能，具備較好耐熱性；環氧樹脂固化后化學鍵鍵能高，也表現出良好的熱穩定性，這些高分子材料因鍵能特性展現出優異熱穩定性。聚硅氮烷（PSZ）的分子主鏈由Si-N鍵組成，其鍵能較高，因此在高溫下表現出優異的熱穩定性。


結晶度

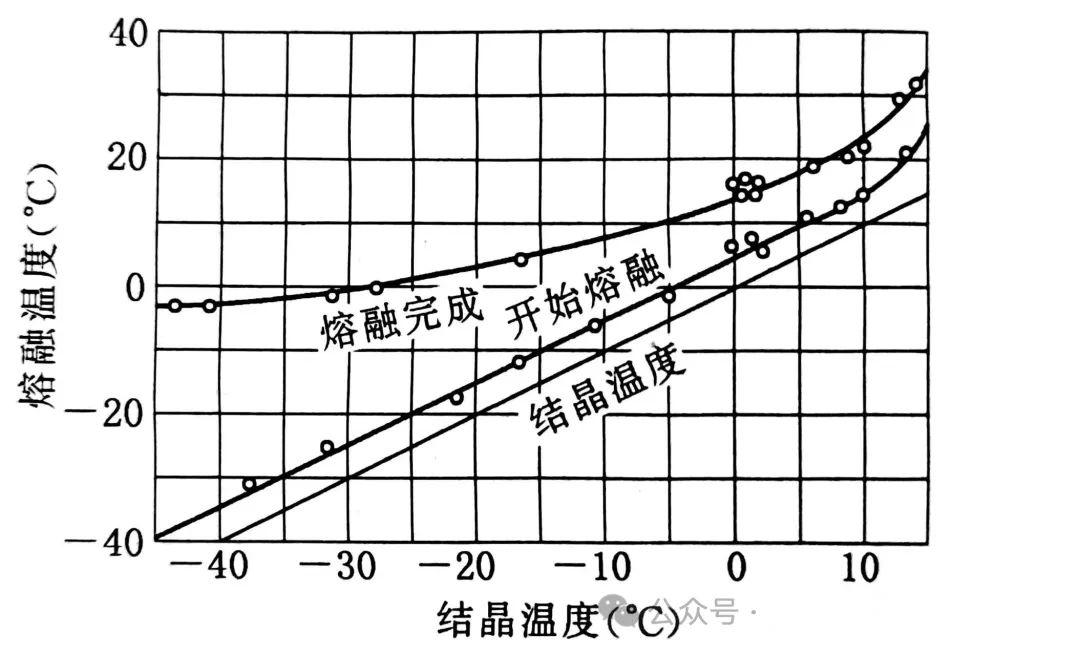

結晶度高的高分子材料通常具有更高的耐熱性和機械強度。結晶性塑料在溫度升高時不出現高彈態，溫度升高至熔融溫度Tm時，呈現粘流態。因此結晶性塑料的使用溫度從Tg(玻璃化溫度)提高到Tm(熔融溫度)以下。下圖為橡膠結晶溫度與熔限的關系。




在材料科學領域，結晶度與熱變形溫度之間存在緊密關聯，這一特性在多種材料中均有體現。以聚丙烯為例，結晶度為 70% 時，在載荷下熱變形溫度為 125℃，當結晶度提升至 95%，熱變形溫度升高到 151℃ ，直觀展示了結晶度對熱變形溫度的顯著影響。

同樣的規律在其他常見材料中也得到驗證。未增強的 PET 結晶度通常處于 40% - 60%，熱變形溫度僅在 85℃左右。但經過玻纖增強，結晶度得以提升，熱變形溫度大幅躍升至 225℃。

聚甲醛（POM）也是如此，一般情況下，其結晶度在 75% - 85%，熱變形溫度處于 110℃ - 124℃。若通過特殊工藝或添加成核劑等手段，使結晶度接近 90%，熱變形溫度便能提升至 160℃左右。

尼龍 66（PA66）在普通成型條件下，結晶度為 40% - 50%，熱變形溫度在 70℃ - 80℃。而經過熱處理等方式，將結晶度提高到 60% - 70% 后，熱變形溫度可達 150℃ - 170℃ 。


分子結構


分子結構中的取向和排列、交聯和支鏈結構、取代基和官能團均對高分子材料熱穩定性影響顯著。取向和排列方面，分子鏈排列方式影響熱膨脹性能，取向影響熱傳導性能。


交聯能增強三維結構穩定性，支鏈結構可降低熔融溫度和熱膨脹系數；芳香族取代基可增加稠度和剛性，穩定性好的官能團能減少熱解反應，這些都有助于提升材料熱穩定性。

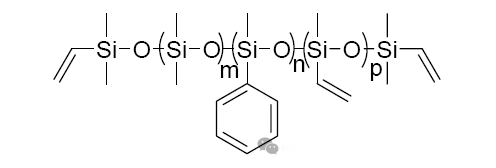

苯基硅橡膠之所以具備優異的耐高溫性能，主要得益于硅氧烷基的特性。從化學性質來看，硅氧烷基具有高化學惰性，熱穩定性強，在高溫環境下不易分解，這使得苯基硅橡膠能夠保持良好的物理性能，維持其基本結構和功能的穩定。



而聚酰亞胺（PI）的分子鏈中包含酰亞胺環和芳環，這些結構賦予了材料極高的熱穩定性和化學穩定性。此外，分子鏈的剛性也會影響耐高溫性能，剛性鏈結構的高分子材料通常具有更高的玻璃化轉變溫度（Tg）和熔點（Tm）。

典型的耐高溫高分子材料


聚酰亞胺（PI）


聚酰亞胺是一種具有卓越耐高溫性能的聚合物，其長期使用溫度可達300℃以上，短時間內可承受高達500℃的高溫。PI不僅耐高溫，還具有優異的機械性能、電絕緣性能和耐化學腐蝕性。其廣泛應用于航空航天、電子、化工等領域，如高溫結構件、隔熱材料、印制電路板等。


聚硅氮烷（PSZ）


聚硅氮烷是一類無機高分子材料，其分子主鏈由Si-N鍵組成。這種材料在高溫下可以轉化為二氧化硅陶瓷，因此具有極高的耐高溫性能，耐溫可達1800℃。PSZ還具有低粘度、高附著力和良好的化學穩定性，被廣泛用于高溫涂料和陶瓷前驅體。


聚苯硫醚（PPS）


聚苯硫醚是一種結晶性聚合物，具有極高的熱穩定性和化學穩定性。PPS可以在200℃以上的高溫環境中長期穩定工作，并且具有良好的機械性能和電絕緣性能。其主要應用領域包括電子電器、汽車和航空航天等，如發動機周邊部件、連接器等。


聚醚醚酮（PEEK）


PEEK是一種高性能的熱塑性塑料，其連續使用溫度可達260℃，瞬間使用溫度甚至可以超過300℃。PEEK具有良好的耐化學腐蝕性、耐磨性和電絕緣性能，被廣泛用于醫療、航空航天和汽車領域，如人工骨骼、飛機零部件等。


芳綸1313


芳綸1313是一種高性能纖維，具有出色的耐高溫性，可以在220℃的高溫下長期使用而不發生老化。其極限氧指數大于28%，屬于難燃纖維，不助燃，自熄性能好。芳綸1313被廣泛應用于防護服、防火車、航空和汽車行業。


聚苯并咪唑（PBI）


PBI是一種超耐高溫工程塑料，長期使用溫度可達370℃。它具有出色的熱穩定性、機械強度和耐化學腐蝕性，適用于極端高溫和苛刻化學環境的應用。
