熱塑性復合材料模壓成型工藝：原理、優勢與應用
熱塑性復合材料作為一種先進的工程材料，在眾多領域展現出卓越的性能優勢。其模壓工藝成型技術更是為高效、精準制造復雜形狀部件提供了可靠途徑。

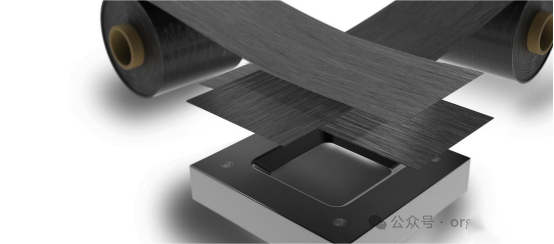

圖1 熱塑性連續纖維板材
原理
熱塑性復合材料模壓工藝，是將預浸有熱塑性樹脂的纖維增強材料層壓板置于模具型腔中，通過加熱、加壓使其軟化并在模具內壓實，最終冷卻固化成型的過程。模具通常由高強度金屬制成，分為陰模和陽模，能夠賦予產品精確的形狀和尺寸精度。

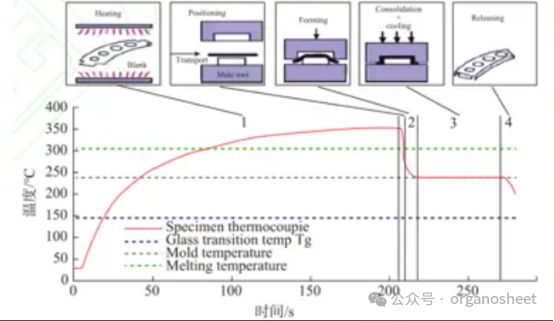

圖2熱塑性復合材料模壓成型工藝流程
圖2展示了熱塑性復合材料模壓工藝的基本流程，包括板材加熱、板材入模、合模、冷卻固化、脫模等步驟。

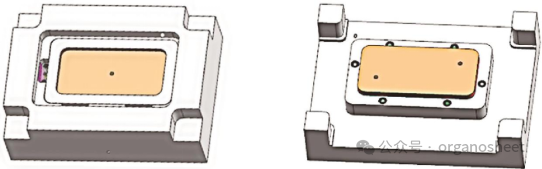

圖3模具
圖3為模具結構示意圖，主要由陽模、陰模、頂桿等部分組成。陽模和陰模相互配合，形成模壓制品的形狀，頂桿則用于在脫模時將制品從模具中推出。
優勢
熱塑性復合材料模壓工藝具有諸多優勢。在成型效率方面，相較于熱固性復合材料的固化過程，熱塑性材料加熱熔融后快速冷卻成型，大大縮短了生產周期，適合大規模批量生產，能有效降低制造成本。
材料性能上，熱塑性復合材料具有更好的韌性和抗沖擊性能，其可回收性也符合現代環保理念，減少了材料浪費和對環境的負擔。而且，該工藝能夠制造出形狀復雜、尺寸精度高的部件，產品表面質量優良，減少了后續加工工序，進一步提高了生產效率和經濟效益。

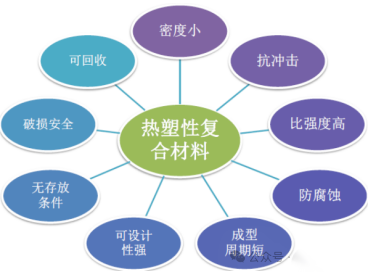

圖4熱塑性復合材料優勢
應用
在汽車工業中，熱塑性復合材料模壓成型的零部件廣泛應用于車身結構件、內飾件等。例如汽車懸掛系統部件，由于其良好的抗疲勞性能，能在負載的路況和頻繁的應力作用下保持穩定的性能，從而提升底盤系統的可靠性和耐久性。

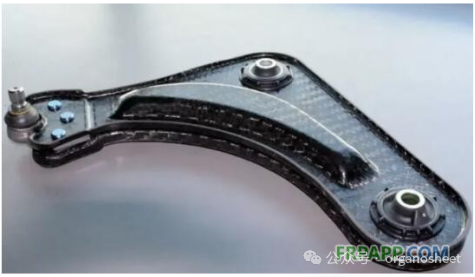

圖5懸架控制臂
航空航天領域，對材料的性能和重量要求極高。熱塑性復合材料模壓成型的機翼前緣、機身艙門等部件，在保證結構強度的同時，顯著降低了飛機的自重，為航空航天事業的發展提供了有力支持。

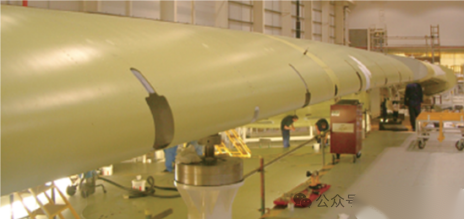

圖6機翼前緣
電子電器行業，利用該工藝生產的精密外殼和散熱部件，憑借其良好的尺寸穩定性和絕緣性能，滿足了電子產品日益小型化、高性能化的需求，同時提高了產品的耐用性和可靠性。

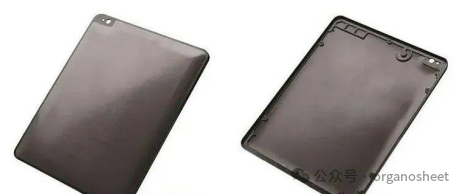

圖7筆記本外殼
展望
盡管熱塑性復合材料模壓工藝前景廣闊，但也面臨一些挑戰。例如，原材料成本相對較高，需要進一步優化生產工藝和擴大生產規模來降低成本；對模具設計和制造要求較高，需要高精度、高性能的模具來保證產品質量；工藝參數的精確控制也需要先進的設備和技術支持，以確保產品性能的穩定性和一致性。
熱塑性復合材料模壓工藝成型憑借其獨特的優勢，在多個領域發揮著重要作用，隨著技術的不斷創新與突破，有望在未來制造業中占據更加重要的地位，為推動各行業的發展貢獻更大的力量。
