注塑缺陷-熔接線

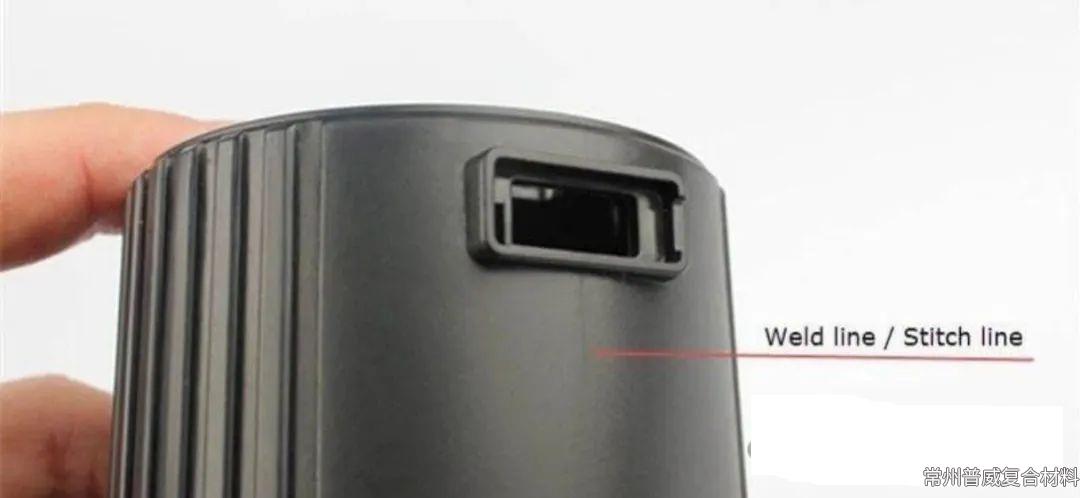

注塑件熔接痕（也稱結合線、熔接線）是注塑成型過程中常見的缺陷，通常出現在兩股熔融塑料流動前沿相遇但未能完全融合的位置。熔接痕不僅影響產品外觀，還可能降低力學性能。
1. 熔接痕形成原因
1.1 材料因素
熔體流動性差（如高粘度材料或低溫熔體）；
材料中添加劑（如色母、玻纖）分布不均，阻礙熔體融合；
材料未充分干燥，含水分或揮發物導致熔體不穩定。
1.2 工藝參數
熔體溫度過低：熔體冷卻過快，流動前沿無法充分融合；
注射速度過慢：熔體前端冷卻后與后續熔體相遇，融合能力下降；
保壓壓力不足：熔體在交匯處無法充分壓實；
模具溫度過低：熔體在模腔內過早冷卻。
1.3 模具設計
澆口位置不合理：熔體流動路徑過長或多股料流交匯角度過大；
排氣不良：熔體交匯處氣體無法排出，形成氣阻；
壁厚不均：流動阻力差異導致熔體流動前沿速度不一致。
1.4 產品結構
孔洞、嵌件或復雜結構導致熔體分流，形成多股料流交匯。
2. 熔接痕改善方法
2.1 優化材料與工藝
提高熔體溫度：適當增加料筒溫度和噴嘴溫度，提升熔體流動性（注意避免材料降解）；
提高模具溫度：確保熔體在交匯前保持熔融狀態（可通過模溫機控制）；
加快注射速度：縮短熔體流動時間，減少前端冷卻（需配合排氣設計）；
調整保壓壓力與時間：增加保壓壓力以壓實熔接區域。
2.2 改善模具設計
優化澆口位置：縮短熔體流動路徑，避免多股料流交匯（如采用多點進膠或調整澆口數量）；
增加排氣槽：在熔接痕易發區域設置排氣槽（深度通常為0.02~0.04mm），排出氣體；
調整壁厚：減少壁厚差異，避免流動阻力突變；
使用熱流道或順序閥澆口：控制熔體流動順序，減少交匯角度。
2.3 材料選擇與處理
選用流動性更好的材料（如高熔指塑料）；
添加流動促進劑或降低填料含量（如減少玻纖比例）；
確保材料充分干燥（如PC、PA等吸濕性材料需預干燥至含水率＜0.02%）。
2.4 調整產品結構
避免在熔接痕敏感區域設置外觀面或受力部位；
簡化產品結構，減少孔洞、筋位等導致的分流。
5. 輔助措施
模具表面處理：對熔接痕區域進行拋光或紋理處理，降低視覺明顯度；
后續處理：對熔接痕進行退火或表面噴涂覆蓋。
3. 典型案例分析
3.1 案例1：某電器外殼熔接痕明顯
原因：澆口位置遠離熔接區域，熔體流動路徑過長。
改善：改為三點進膠，縮短流動路徑；模具溫度從60℃提升至90℃。
3.2 案例2：PA+30%玻纖產品熔接痕強度低
原因：玻纖維取向導致熔接區域結合力差。
改善：提高注射速度，增加熔體溫度，調整玻纖含量至25%。
4.熔接線可以完全消除嗎
注塑件的熔接痕是否能夠**完全消除取決于具體工藝條件、產品結構和材料特性。
從理論上說，熔接痕是熔融塑料流動前沿交匯時的自然現象，因此完全消除所有熔接痕幾乎不可能，尤其是結構復雜或存在孔洞、嵌件的產品。
然而，通過優化設計、工藝和材料，可以顯著弱化熔接痕的可見性或使其對性能的影響降到最低，甚至在某些簡單結構中接近“消除”效果。
4.1 流動交匯的必然性
當熔體在模具中分流繞過孔洞、嵌件或筋位時，必然會在匯合處形成熔接痕。這是物理流動規律的結果，無法完全避免。
4.2 材料特性的限制
高粘度材料（如PC、PPS）或含填料的材料（如玻纖增強塑料）流動性較差，熔體前沿交匯時更難完全融合。
5. 熔接痕的“功能性消除
雖然無法絕對消除，但可通過以下方法實現外觀無痕化
5.1使熔接痕“不可見”
調整熔接痕位置：通過優化澆口設計或模流分析（Moldflow），將熔接痕移至非外觀面或低應力區域。
模具表面處理：對熔接痕區域進行咬花、噴砂或拋光，利用紋理掩蓋痕跡。
后處理工藝：噴涂、電鍍或退火處理，遮蓋熔接痕。
5.2 提升熔接痕強度
提高熔體溫度和模具溫度：確保熔體交匯時保持足夠的流動性（如PA66模具溫度升至80~120℃）。
高壓高速注射：增加熔體交匯時的沖擊力和融合壓力（需配合模具排氣）。
材料改性：添加相容劑或流動促進劑（如硅酮類助劑），改善熔體結合能力。
5.3 規避熔接痕的產生
簡化產品結構：減少孔洞、筋位和嵌件設計，避免熔體分流。
熱流道順序閥控制：通過順序閥澆口控制熔體流動順序，使熔體以單一方向填充型腔。
使用單澆口設計：避免多股料流交匯（適用于簡單結構產品）。
完全消除熔接痕：僅在極簡單結構（無分流設計）或特殊工藝（如氣體輔助成型）中可能實現。
實際目標
通過工藝和設計優化，使熔接痕**不可見**或**不影響功能；
接受熔接痕的存在，但確保其關鍵位置合理、強度達標。
關鍵手段：模流分析預判、高模溫工藝、順序閥熱流道、材料改性。
對于高要求外觀件（如透明制品、鏡面產品），需綜合采用模具拋光、高壓高速注射和材料高流動性配方，最大限度弱化熔接痕。
熔接痕的改善需從材料、工藝、模具、產品設計等多維度協同優化。建議通過模流分析（如Moldflow）提前預測熔接痕位置，并在試模階段通過DOE（實驗設計）驗證工藝參數組合，以高效解決問題。
