詳細介紹PEEK（聚醚醚酮）材料的性能、工藝及應用
聚醚醚酮（PEEK）是一種高性能工程塑料，具有出色的耐高溫、耐化學腐蝕和機械性能。它具有優異的耐熱性，長期使用溫度可達250°C，并且具有良好的耐蝕性，能夠抵抗多種化學品的侵蝕。PEEK材料具有良好的機械強度和剛性，能夠在極端條件下保持穩定性和可靠性，因此廣泛應用于航空航天、醫療器械、汽車工業和電子領域。它還具有低摩擦系數和優秀的耐磨性能，適合制造需要高耐磨性和精度的零部件。
1.PEEK材料概述

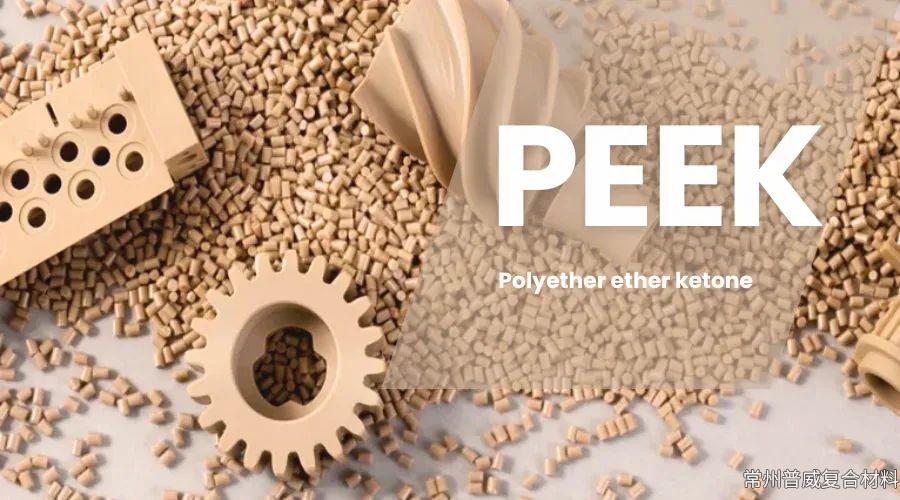

聚醚醚酮（PEEK）是一種高性能特種工程塑料，屬于半結晶性芳香族聚合物。其化學結構由重復的醚鍵和酮基團交替連接而成，分子鏈中還含有苯環，這種結構賦予了PEEK優異的綜合性能。PEEK的分子式為：
其中苯環的存在使其具有良好的熱穩定性和化學穩定性，醚鍵和酮基團則賦予其柔韌性和機械強度。
PEEK材料的發展歷程可以追溯到20世紀70年代。1978年，英國帝國化學工業公司（ICI）首次合成出PEEK，并于1982年將其商業化。最初，PEEK主要應用于航空航天領域，因其優異的耐高溫、耐腐蝕和高強度性能，能夠替代傳統的金屬材料，有效減輕飛行器的重量。隨后，隨著技術的不斷進步和成本的降低，PEEK的應用范圍逐漸擴大到汽車、電子、醫療、機械等多個領域。
2. PEEK材料的性能特點
PEEK材料具有卓越的機械性能，這使其在眾多工程應用中表現出色。
高強度與高模量：PEEK的拉伸強度可達100 MPa以上，彎曲模量高達3.5 GPa，這些性能指標使其能夠承受較高的機械負荷，即使在極端條件下也能保持結構完整性。
良好的韌性和抗沖擊性：PEEK的斷裂伸長率可達20%左右，具有良好的韌性和抗沖擊性能。即使在低溫環境下，其抗沖擊性能也不會顯著下降，這使得PEEK材料在航空航天、汽車等領域的應用中能夠有效抵御外部沖擊。
耐磨性：PEEK的耐磨性是其突出特點之一。在高負荷、高頻率的摩擦條件下，PEEK的磨損率極低。例如，在汽車變速器齒輪的應用中，PEEK材料的磨損量僅為傳統金屬材料的1/10，這不僅延長了零部件的使用壽命，還降低了維護成本。
PEEK材料的耐熱性能是其核心優勢之一，使其能夠在高溫環境下長期穩定工作。
高玻璃化轉變溫度（Tg）和熔點（Tm）：PEEK的玻璃化轉變溫度約為143℃，熔點在343℃左右。這意味著PEEK在高溫下仍能保持良好的機械性能和尺寸穩定性，不會發生軟化或變形。
熱穩定性：PEEK在高溫環境下的熱穩定性極佳。即使在200℃的高溫下連續使用1000小時，其性能也不會顯著下降。這種優異的熱穩定性使其成為航空航天、電子等領域高溫部件的理想材料。
耐熱氧化性能：PEEK在高溫空氣中的耐熱氧化性能良好。其熱氧化誘導時間（OIT）可達數小時，遠高于其他工程塑料。這使得PEEK材料在高溫環境下能夠有效抵抗氧化，延長使用壽命。
PEEK材料對多種化學物質具有優異的耐化學腐蝕性能，這使其能夠在復雜的化學環境中長期使用。
耐酸堿腐蝕：PEEK對大多數無機酸和堿具有良好的耐腐蝕性。例如，在濃度為10%的鹽酸和氫氧化鈉溶液中浸泡1000小時，PEEK的質量變化率僅為0.5%。這使得PEEK材料在化學工業中能夠替代傳統的金屬材料，用于制造耐腐蝕的管道、閥門等部件。
耐有機溶劑腐蝕：PEEK對常見的有機溶劑如甲苯、乙醇等也具有良好的耐腐蝕性。在甲苯中浸泡7天后，PEEK的機械性能保持率仍可達90%以上。這種優異的耐有機溶劑腐蝕性能使其在電子、制藥等領域具有廣泛的應用前景。
耐水解性能：PEEK在高溫水環境中的耐水解性能良好。在150℃的熱水中浸泡1000小時，PEEK的拉伸強度保持率可達80%。這使得PEEK材料在醫療設備、食品加工等領域能夠有效抵抗水解，確保產品的長期穩定性。
3. PEEK材料的加工性能
PEEK材料的注塑成型性能使其能夠高效地生產出復雜形狀和高精度的零部件，廣泛應用于各個領域。
加工溫度范圍：PEEK的注塑成型溫度通常在360℃到400℃之間。這一較高的溫度范圍確保了材料在加工過程中能夠充分熔融并流動，同時避免了材料的熱分解。
流動性：PEEK的熔體流動性較好，其熔體流動速率（MFR）在0.5到2.0 g/10min之間。這種良好的流動性使得PEEK能夠填充復雜的模具型腔，生產出薄壁和精細結構的制品。
收縮率：PEEK的注塑成型收縮率較低，一般在0.5%到0.8%之間。這意味著PEEK制品在冷卻后尺寸變化較小，能夠保持較高的尺寸精度，特別適合制造對尺寸精度要求較高的航空航天和電子零部件。
模具要求：由于PEEK的高溫加工特性，注塑模具需要采用高強度、耐高溫的鋼材制造，并且需要良好的冷卻系統以確保成型周期的效率。例如，模具鋼材通常選用H13或SKD61等耐高溫鋼材，冷卻系統的設計能夠將成型周期縮短20%以上。
應用實例：在汽車制造中，PEEK通過注塑成型生產發動機傳感器外殼，其高強度和耐高溫性能能夠確保傳感器在高溫高負荷環境下的穩定運行。

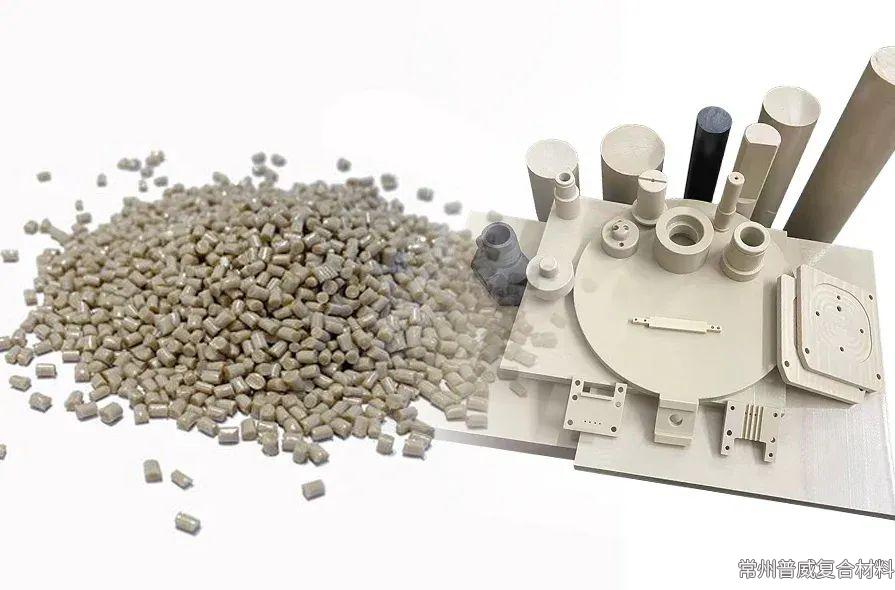

PEEK材料的擠出成型工藝主要用于生產管材、板材、薄膜等連續性產品，具有高生產效率和良好的產品一致性。
加工溫度：PEEK的擠出成型溫度通常在340℃到380℃之間。這一溫度范圍能夠保證PEEK材料在擠出過程中具有良好的流動性和成型性能。
擠出速度：PEEK的擠出速度較快，生產效率高。例如，在生產PEEK管材時，擠出速度可達10米/分鐘。這使得PEEK能夠滿足大規模生產的需求。
產品性能：通過擠出成型生產的PEEK管材和板材具有優異的機械性能和耐化學腐蝕性能。例如，PEEK管材的拉伸強度可達120 MPa，耐化學腐蝕性能使其能夠用于輸送強酸強堿等腐蝕性介質。
應用領域：在電子領域，PEEK薄膜因其良好的絕緣性能和耐高溫性能，被用于制造電子設備的絕緣層。例如，在柔性電路板中，PEEK薄膜能夠承受高達200℃的工作溫度，同時保持良好的電絕緣性能。
模具設計：擠出成型模具的設計對PEEK產品的質量和性能至關重要。例如，管材擠出模具需要精確控制口模和芯模的尺寸和間隙，以確保管材的壁厚均勻性和尺寸精度。
除了注塑成型和擠出成型，PEEK材料還可以通過多種其他加工方式制造出不同的產品，滿足多樣化的應用需求。
機械加工：PEEK材料具有良好的機械加工性能，可以通過車削、銑削、鉆孔等機械加工方式制造出高精度的零部件。例如，在航空航天領域，PEEK制造的飛機發動機葉片通過精密機械加工，其尺寸精度可達±0.01 mm。
3D打印：隨著3D打印技術的發展，PEEK材料也被用于3D打印，制造復雜的結構件和定制化產品。PEEK的3D打印成型溫度通常在380℃到420℃之間，其打印成型的零部件具有優異的機械性能和耐高溫性能。
焊接：PEEK材料可以通過超聲波焊接或熱熔焊接等方式進行連接。例如，在電子設備外殼的制造中，PEEK部件通過超聲波焊接連接，焊接強度可達材料本體強度的80%以上。
涂層加工：PEEK材料還可以作為涂層材料，通過噴涂或浸涂等方式應用于其他基材表面，提供耐高溫、耐腐蝕和耐磨等性能。例如，在金屬機械部件表面噴涂PEEK涂層，能夠顯著提高其耐磨性能和使用壽命。
4. PEEK材料的應用領域
PEEK材料在航空航天領域具有不可替代的重要地位，主要得益于其卓越的綜合性能。
輕量化與高性能：PEEK的密度僅為1.3 g/cm3，遠低于傳統金屬材料，但其機械強度和模量卻能與金屬相媲美。例如，在制造飛機發動機葉片時，使用PEEK材料可以在不降低葉片強度的前提下，將葉片重量減輕30%。這種輕量化設計有助于提高飛機的燃油效率，降低運營成本。
耐高溫與熱穩定性：航空航天領域對材料的耐高溫性能要求極高。PEEK的玻璃化轉變溫度為143℃，熔點高達343℃，即使在高溫環境下也能保持良好的機械性能和尺寸穩定性。例如，在飛機發動機的高溫部件中，PEEK材料能夠在200℃的環境下連續使用1000小時，性能下降不超過5%。
耐化學腐蝕與耐水解：飛機在飛行過程中會接觸到各種化學物質和水汽，PEEK材料的耐化學腐蝕性能和耐水解性能使其能夠適應這種復雜的環境。在150℃的熱水中浸泡1000小時，PEEK的拉伸強度保持率可達80%，這使得其在飛機的液壓系統和燃油系統中得到廣泛應用。
應用實例：波音787飛機中，PEEK材料被廣泛應用于發動機葉片、機翼蒙皮、機身結構件等關鍵部位。據統計，PEEK材料在波音787飛機中的應用比例達到20%，顯著提高了飛機的性能和安全性。
PEEK材料在醫療器械領域的應用日益廣泛，主要得益于其優異的生物相容性和耐腐蝕性。
生物相容性：PEEK材料具有良好的生物相容性，對人體組織無刺激性和毒性。其細胞毒性等級為1級，這意味著PEEK材料在人體內能夠與組織和細胞良好相容，不會引起炎癥或其他不良反應。
耐腐蝕性：醫療器械在使用過程中會接觸到各種化學物質和體液，PEEK材料的耐化學腐蝕性能使其能夠適應這種復雜的環境。在濃度為10%的鹽酸和氫氧化鈉溶液中浸泡1000小時，PEEK的質量變化率僅為0.5%，這使得其在醫療器械中具有廣泛的應用前景。
機械性能：PEEK材料的高強度和高模量使其能夠承受人體內的機械負荷。例如，在制造人工關節時，PEEK材料的拉伸強度可達100 MPa以上，彎曲模量高達3.5 GPa，能夠滿足人工關節在人體內的長期使用需求。

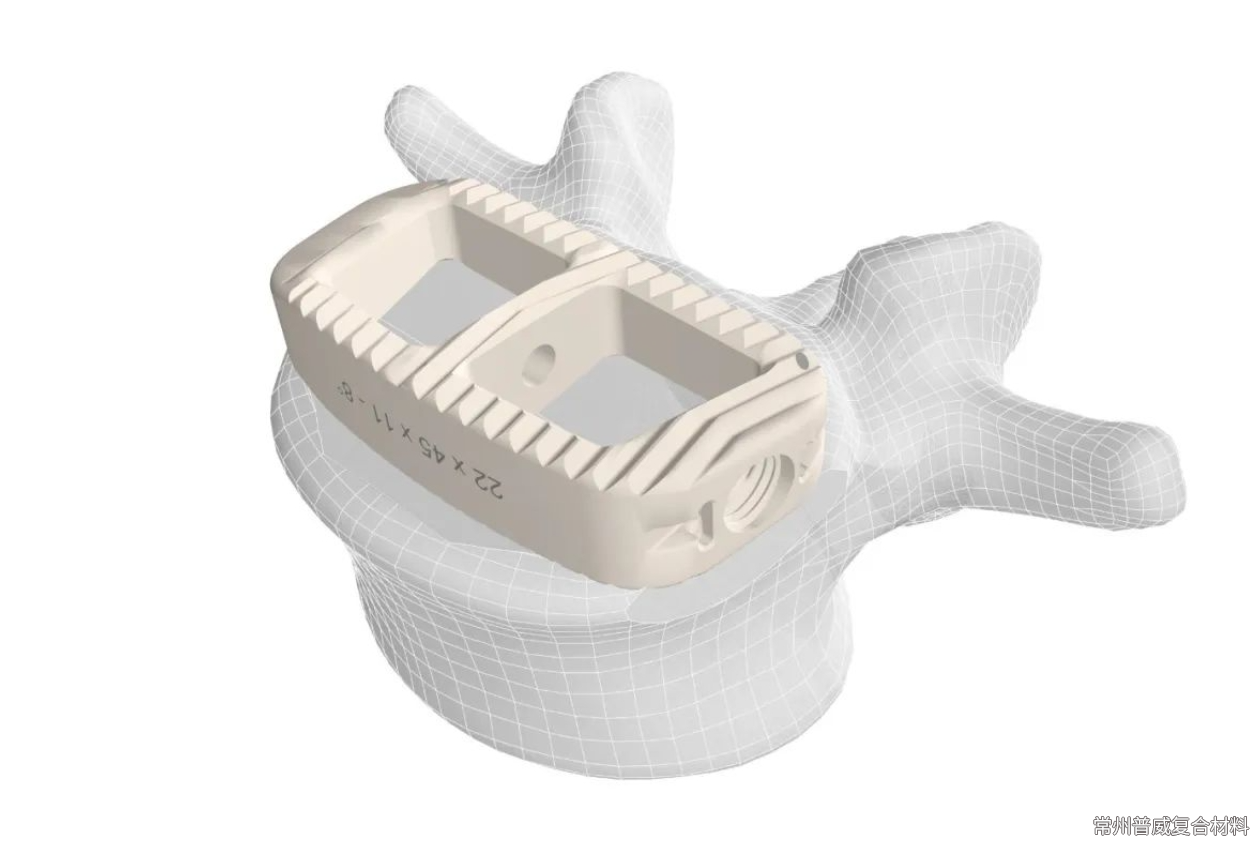

應用實例：PEEK材料被廣泛用于制造人工關節、脊柱植入物、牙科植入物等醫療器械。據統計，全球每年用于醫療植入物的PEEK材料用量超過1000噸，且呈逐年增長的趨勢。例如，PEEK制造的人工髖關節在臨床應用中表現出色，使用壽命可達20年以上。
PEEK材料在汽車制造領域具有廣泛的應用，主要得益于其優異的機械性能、耐高溫性能和耐磨性。
耐高溫與熱穩定性：汽車發動機和變速器等部件在高溫環境下工作，PEEK材料的高玻璃化轉變溫度和熔點使其能夠適應這種高溫環境。具體數據見前文。
耐磨性與機械性能：PEEK材料的耐磨性極佳，在高負荷、高頻率的摩擦條件下，其磨損率極低。例如，在汽車變速器齒輪的應用中，PEEK材料的磨損量僅為傳統金屬材料的1/10。
輕量化與節能：汽車輕量化是提高燃油效率和減少尾氣排放的重要手段。

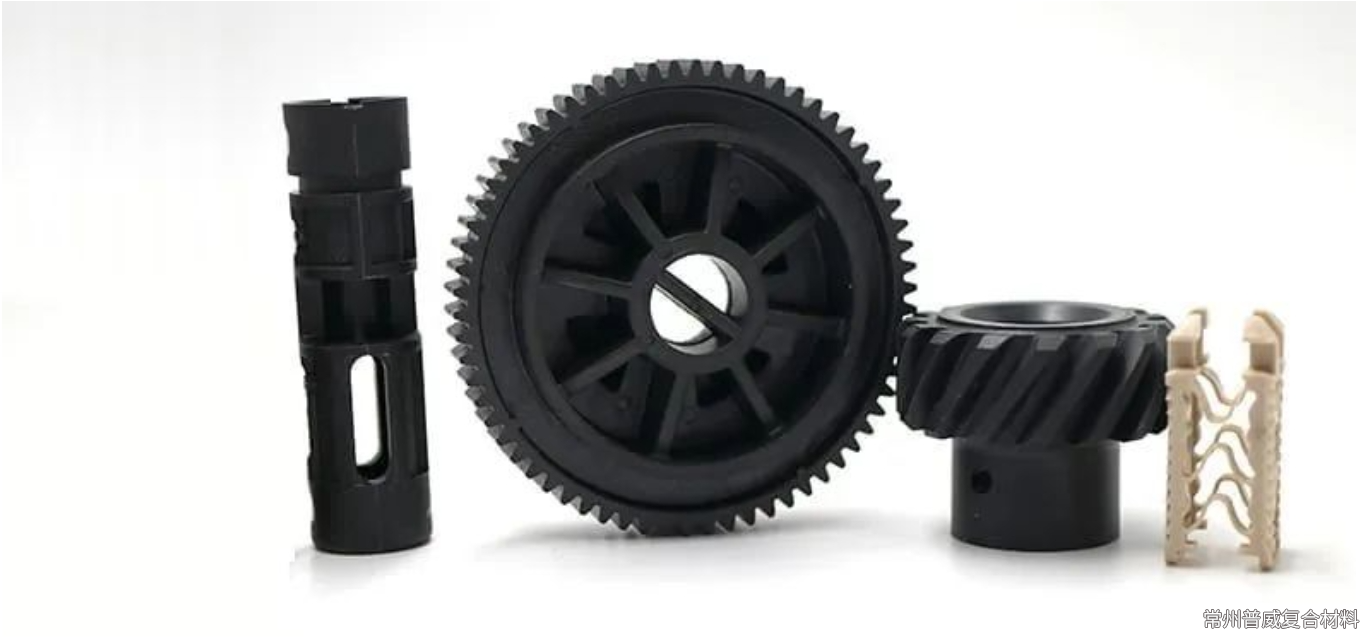

應用實例：PEEK材料被廣泛應用于汽車發動機部件、變速器齒輪、傳感器外殼等零部件。例如，某汽車制造商使用PEEK材料制造的發動機傳感器外殼，其在高溫高負荷環境下能夠穩定運行，使用壽命可達10年以上。此外，PEEK材料還被用于制造汽車的制動系統部件，如制動盤和制動片，其優異的耐磨性和耐高溫性能顯著提高了制動系統的性能和壽命。
5. PEEK材料的改性與新型品級
玻璃纖維和碳纖維增強型PEEK材料是通過在PEEK基體中添加玻璃纖維或碳纖維來提高其性能，以滿足特定應用需求。
性能提升：玻璃纖維增強型PEEK材料的拉伸強度可提高至150 MPa以上，彎曲模量可達4.0 GPa。碳纖維增強型PEEK材料的拉伸強度更高，可達200 MPa，彎曲模量可達5.0 GPa。這些增強型材料不僅保持了PEEK的耐高溫和耐化學腐蝕性能，還顯著提高了其機械強度和模量，使其能夠承受更高的機械負荷。
應用領域：玻璃纖維增強型PEEK材料廣泛應用于航空航天和汽車制造領域。例如，在飛機機翼結構件和汽車發動機部件中，玻璃纖維增強型PEEK材料能夠有效減輕重量，同時提高部件的強度和剛性。碳纖維增強型PEEK材料則因其更高的強度和模量，被用于制造高性能的航空航天零部件和高性能賽車的車身部件。
加工特性：玻璃纖維和碳纖維增強型PEEK材料的加工特性與純PEEK材料有所不同。由于纖維的存在，其熔體流動性略有下降，但通過優化加工工藝，如提高注塑成型溫度和壓力，仍可實現良好的成型效果。此外，增強型PEEK材料在機械加工過程中需要采用更耐磨的刀具，以避免纖維對刀具的磨損。
導電型PEEK材料是通過在PEEK基體中添加導電填料，如碳黑、石墨烯或金屬粉末等，使其具備導電性能，以滿足電子和醫療等領域的特殊需求。
性能特點：導電型PEEK材料的導電性能可以通過調整填料的種類和含量來控制。例如，添加適量的碳黑可以使PEEK材料的表面電阻率降至10^4^ Ω/sq，而添加石墨烯則可以進一步提高導電性能，使表面電阻率降至10^2^ Ω/sq。這些導電型PEEK材料不僅具有良好的導電性，還保留了PEEK的耐高溫、耐化學腐蝕和機械強度等優異性能。
應用領域：在電子領域，導電型PEEK材料被用于制造電子設備的外殼、連接器和屏蔽部件。例如，在5G通信設備中，導電型PEEK材料能夠有效解決高頻信號傳輸中的電磁屏蔽問題，同時保持良好的熱穩定性和機械性能。在醫療領域，導電型PEEK材料被用于制造心臟起搏器的外殼和電極等部件，其生物相容性和導電性能使其能夠安全地應用于人體內部。
加工特性：導電型PEEK材料的加工特性與純PEEK材料相似，但由于導電填料的存在，其熔體流動性可能會略有變化。在注塑成型過程中，需要根據具體的填料種類和含量調整加工參數，以確保成型效果。此外，導電型PEEK材料在機械加工時需要注意避免填料對刀具的磨損。
PEEK合金是通過將PEEK與其他聚合物或添加劑混合，形成具有特定性能的復合材料，以滿足不同應用領域的需求。
性能優化：PEEK合金可以通過調整組分比例來優化其性能。例如，將PEEK與聚醚砜（PES）混合，可以提高材料的耐化學腐蝕性能和熱穩定性。而將PEEK與聚四氟乙烯（PTFE）混合，則可以提高材料的耐磨性和自潤滑性能。這些合金材料在保留PEEK核心性能的基礎上，通過與其他材料的協同作用，進一步拓展了其應用范圍。
應用領域：PEEK合金在航空航天、汽車制造和醫療器械等領域具有廣泛的應用。在航空航天領域，PEEK合金被用于制造飛機的液壓系統部件和燃油系統部件，其耐化學腐蝕性能和熱穩定性使其能夠在復雜的環境中長期穩定工作。在汽車制造領域，PEEK合金被用于制造發動機部件和變速器部件，其耐磨性和自潤滑性能能夠有效降低零部件的磨損和噪音。在醫療器械領域，PEEK合金被用于制造人工關節和脊柱植入物，其生物相容性和耐腐蝕性能使其能夠安全地應用于人體內部。
加工特性：PEEK合金的加工特性取決于其具體的組分和比例。一般來說，PEEK合金的加工溫度范圍與純PEEK材料相近，但在注塑成型和擠出成型過程中，需要根據合金的具體成分調整加工參數，以確保材料的流動性和成型效果。此外，PEEK合金在機械加工時需要注意不同組分對刀具的影響，以選擇合適的加工工藝。
6. PEEK材料的優缺點分析
PEEK材料作為一種高性能特種工程塑料，具有諸多顯著的優點，使其在眾多領域得到廣泛應用。
優異的綜合性能：PEEK材料具有高強度、高模量、良好的韌性和抗沖擊性，能夠承受較高的機械負荷。其拉伸強度可達100 MPa以上，彎曲模量高達3.5 GPa，即使在極端條件下也能保持結構完整性。此外，PEEK的耐磨性極佳，在高負荷、高頻率的摩擦條件下，其磨損率極低，例如在汽車變速器齒輪的應用中，PEEK材料的磨損量僅為傳統金屬材料的1/10。
卓越的耐熱性能：PEEK材料的玻璃化轉變溫度約為143℃，熔點在343℃左右，在高溫下仍能保持良好的機械性能和尺寸穩定性。即使在200℃的高溫下連續使用1000小時，其性能也不會顯著下降。這種優異的耐熱性能使其成為航空航天、電子等領域高溫部件的理想材料。
良好的耐化學腐蝕性能：PEEK對多種化學物質具有優異的耐化學腐蝕性能，對大多數無機酸和堿以及常見有機溶劑都表現出良好的耐受性。例如，在濃度為10%的鹽酸和氫氧化鈉溶液中浸泡1000小時，PEEK的質量變化率僅為0.5%。在甲苯中浸泡7天后，PEEK的機械性能保持率仍可達90%以上。
生物相容性好：PEEK材料具有良好的生物相容性，對人體組織無刺激性和毒性，細胞毒性等級為1級。這使得PEEK材料在醫療器械領域，如人工關節、脊柱植入物等的應用中表現出色。
加工性能良好：PEEK材料可以通過多種加工方式制造出不同的產品，滿足多樣化的應用需求。其注塑成型性能使其能夠高效地生產出復雜形狀和高精度的零部件。擠出成型工藝可用于生產管材、板材、薄膜等連續性產品。此外，PEEK材料還可以通過機械加工、3D打印、焊接和涂層加工等方式制造出各種零部件。
輕量化優勢：PEEK的密度僅為1.3 g/cm3，遠低于傳統金屬材料，但其機械強度和模量卻能與金屬相媲美。在航空航天和汽車制造領域，使用PEEK材料可以有效減輕零部件的重量，從而提高燃油效率，降低運營成本。
盡管PEEK材料具有諸多優點，但在實際應用中也存在一些局限性。
成本較高：PEEK材料的生產成本較高，這主要是由于其合成工藝復雜、原材料價格昂貴以及生產過程中的高能耗等因素導致的。較高的成本限制了PEEK材料在一些對價格敏感的應用領域的廣泛使用，尤其是在大規模消費市場中。
加工難度大：PEEK材料的加工溫度較高，通常在360℃到400℃之間，這要求加工設備具有較高的耐高溫性能和精確的溫度控制能力。此外，由于PEEK材料的硬度和耐磨性較高，機械加工時需要使用更耐磨的刀具，并且加工過程中的切削力較大，容易導致刀具磨損和加工效率降低。
成型收縮率控制難度大：雖然PEEK材料的注塑成型收縮率較低，一般在0.5%到0.8%之間，但在實際加工過程中，由于材料的熱膨脹系數和模具設計等因素的影響，控制成型收縮率仍具有一定的難度。如果收縮率控制不當，可能導致制品的尺寸精度不符合要求，影響產品的質量和性能。
耐候性有待提高：PEEK材料在長期暴露于自然環境中的耐候性相對較弱，容易受到紫外線、臭氧等環境因素的影響，導致材料性能下降。例如，在戶外使用時，PEEK材料可能會出現表面老化、變色等問題，影響其外觀和使用壽命。
可回收性差：PEEK材料的化學結構穩定，難以通過傳統的回收方法進行有效回收和再利用。這不僅增加了材料的使用成本，還對環境造成了潛在的負擔。
7. PEEK材料的市場現狀
PEEK材料的全球市場呈現出高度集中和專業化的特點，主要由少數幾家國際大型企業主導。
主要生產企業：全球PEEK材料的主要生產企業包括英國威格斯（Victrex）、美國索爾維（Solvay）、德國贏創（Evonik）等。這些企業憑借其先進的生產技術和長期的市場積累，占據了全球PEEK市場的大部分份額。例如，英國威格斯公司在PEEK領域擁有超過40年的生產經驗，其市場份額達到40%，是全球最大的PEEK生產商。
市場規模與增長：據市場調研機構統計，2024年全球PEEK市場規模約為10億美元，預計未來幾年將以年均8%的速度增長。這種增長主要得益于航空航天、醫療器械和汽車制造等領域的持續需求增長。在航空航天領域，隨著全球航空運輸業的復蘇和新型飛機的研發，對PEEK材料的需求不斷增加。在醫療器械領域，全球人口老齡化加劇，對人工關節、脊柱植入物等醫療器械的需求持續上升，推動了PEEK材料在該領域的應用。PS：如果你喜歡這篇文章，請關注公眾號“設計基石”。
區域分布：全球PEEK市場主要集中在北美、歐洲和亞太地區。北美和歐洲地區是PEEK材料的傳統消費市場，其在航空航天和醫療器械領域的應用較為成熟。亞太地區則是PEEK材料市場增長最快的地區，特別是中國和印度等新興市場，隨著經濟的快速發展和工業水平的提升，對PEEK材料的需求呈現出快速增長的趨勢。
我國是全球最大的PEEK材料消費國之一，近年來市場發展迅速。
市場規模：2024年，中國PEEK材料市場規模約為2億元人民幣，占全球市場的20%左右。隨著國內航空航天、醫療器械和汽車制造等行業的快速發展，對PEEK材料的需求不斷增加，預計未來幾年中國PEEK市場將以年均15%的速度增長。
國產化進展：盡管我國是PEEK材料的主要消費國之一，但國內PEEK材料的生產仍處于起步階段，市場主要依賴進口。近年來，隨著國內企業對PEEK材料研發和生產的投入增加，國產PEEK材料的生產技術取得了顯著進步。例如，國內一些企業已經成功開發出高性能PEEK材料，并在航空航天和醫療器械等領域實現了部分進口替代。然而，與國際先進水平相比，國內PEEK材料的生產技術和產品質量仍存在一定差距，特別是在高端應用領域，如飛機發動機葉片和人工關節等，國產PEEK材料的應用比例仍然較低。
應用領域：在中國市場，PEEK材料主要應用于航空航天、醫療器械和汽車制造等領域。在航空航天領域，隨著國內大飛機項目的推進，對PEEK材料的需求不斷增加。例如，國產大飛機C919中，PEEK材料被用于制造部分發動機部件和機翼結構件。在醫療器械領域，隨著國內醫療水平的提高和人們對健康需求的增加，對PEEK材料制造的人工關節、脊柱植入物等醫療器械的需求也呈現出快速增長的趨勢。在汽車制造領域，隨著國內汽車工業的快速發展和新能源汽車的興起，對PEEK材料的需求也在不斷增加。
