PEEK的玻璃化溫度才143℃，它憑什么能干到250℃？
PEEK玻璃化溫度只有 143℃，卻能在 250℃ 下長期使用？
聽上去確實有些反直覺，但像 PEEK 這樣的材料，早就在很多高溫工況中被廣泛應用。
今天我們就來從分子結構出發，好好拆解一下它的特性——到底是什么，讓它在超過 Tg 很多的溫度下，依然表現穩定、可用。
Tg那么低，為什么PEEK不“塌”？
很多人在查 PEEK 的 datasheet 時，看到它的玻璃化溫度（Tg）只有 143℃，都會產生疑問：
“我們這個產品長期工作溫度都在 200℃ 以上，Tg 才 143℃，它不會早就軟掉了嗎？”
這個問題并不奇怪，因為對于很多 非結晶型材料（比如 PC、PMMA）
Tg 通常就是它們能維持尺寸穩定性的上限。一旦超過 Tg，分子鏈段開始活動，材料雖然還有一定彈性，但已經無法維持原有的形狀和強度。
但 PEEK 屬于另一類材料——半結晶聚合物
它的結構中除了非晶區，還有大量規則排列的晶區，正是這些晶區，支撐了它在高溫下仍然保持性能。
半結晶 vs 非結晶

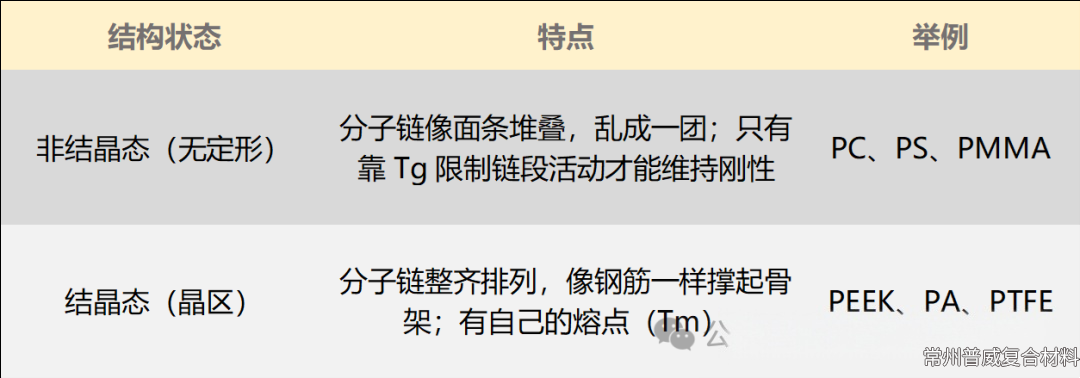

在聚合物世界里，分子鏈既可以排列得無規無序，也可以部分地排成整齊晶區。我們把這兩種狀態稱為：
PEEK 就是這兩種狀態的混合體。
它在 143℃ 的 Tg 處，非晶區開始“活躍”，但還有大片晶區撐住結構，整體并不會立刻失控。
而晶區要等到 343℃左右的熔點（Tm） 才真正融化，在那之前，它們依舊“像鋼板一樣”穩定存在。
所以為什么它能干到250℃？
主要靠兩點：
① 高結晶度支撐整體結構
PEEK 的結晶度通常在 35%～45% 之間，結構中形成了大量“結晶骨架”——這些晶區像懸掛橋的鋼索，撐住了材料在高溫下的形狀和剛性。
即使非晶區軟化了，晶區仍然在“咬合”鏈段，不讓材料隨便流動或塌陷。
② 主鏈剛性極強，不怕高溫
PEEK 的主鏈里有三大“硬核結構”：
苯環
醚鍵（–O–）
酮基（C=O）
這種剛性主鏈結構，意味著即便是在 200°C 以上，鏈段之間依然不太愿意扭動或折疊，因此材料整體不會像普通塑料一樣“軟趴趴”。
注意點
雖然 PEEK 可以在 250°C 下長期使用，但有一點工程上必須特別注意：
高溫狀態下，盡量不要讓它受太大的力！
為什么？
因為在超過 Tg 后，雖然整體不會塌，但：
非晶區已經“活”了起來；
材料的 模量（剛性）會下降；
如果這時給它太大的機械應力，鏈段容易發生“不可逆位移”，產生永久變形或蠕變。
所以在 200~250°C 范圍使用 PEEK，要特別注意以下幾點：
結構設計上不要承擔持續高載荷；
盡量避免點接觸應力集中；
熱處理或加工殘余應力要控制好，否則高溫下可能“釋放變形”。
總結一句話：
Tg 是非晶區的分水嶺，但結晶區才是PEEK的底氣。
最后一個實用建議：
下次你在選材料時，別只盯著 Tg 看。
判斷能不能“抗高溫”，你要看這幾個指標：
Tg 高低只是表象，材料能不能撐得住高溫，歸根結底還得看它的結構是是夠硬、夠穩。
