案例解析：模溫如何影響聚醚醚酮注塑制件質量
那么，模具溫度到底如何影響PEEK的注塑效果？下面我們從幾個方面來具體分析。
模具溫度控制中的常見問題
PEEK注塑時，模具表面溫度通常建議保持在175℃到205℃之間。但很多客戶反映，即使油溫機顯示溫度達標，模具實際溫度并沒有達到設定值。

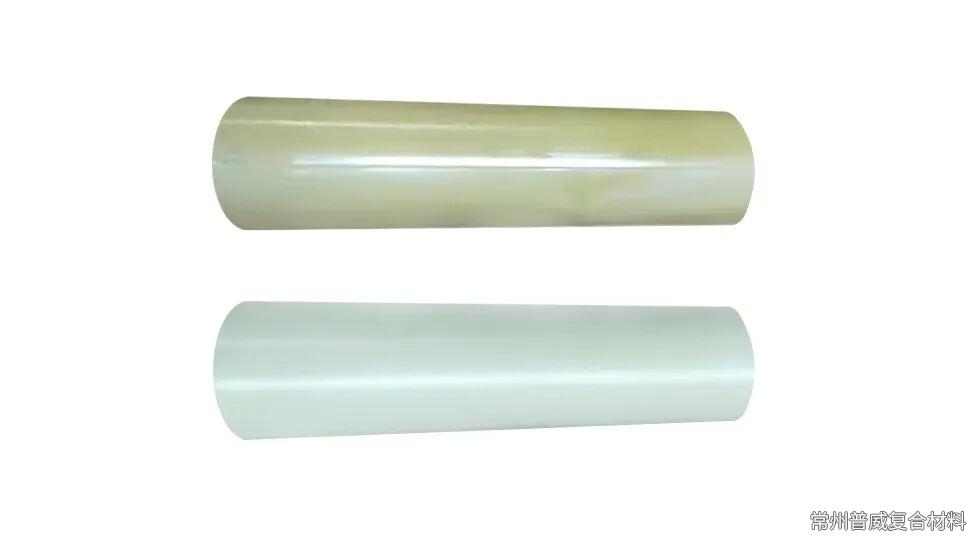

案例一：能源化工行業客戶，在生產PEEK制件時就發現：由于模具溫度不夠，零件出現粘模現象、顏色不均勻，頂出時還發生了變形，嚴重影響了產品質量和生產效率。 上圖為問題制件，下圖為標準制件

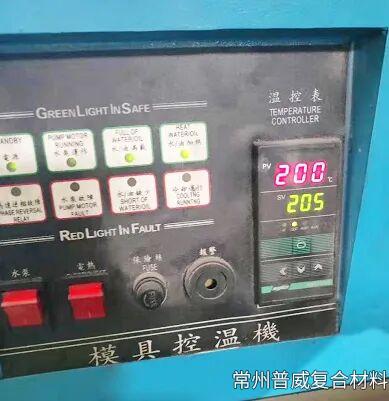

案例二：客戶在注塑時，油溫機設定為200℃，但實測模具溫度只有150℃；將油溫提高到220℃時，模具溫度達到170℃。這說明，油溫機顯示溫度和模具實際溫度之間存在明顯差距，尤其在大型模具上，局部溫度更難控制均勻。 實際溫度150℃
如何準確測量模具溫度？

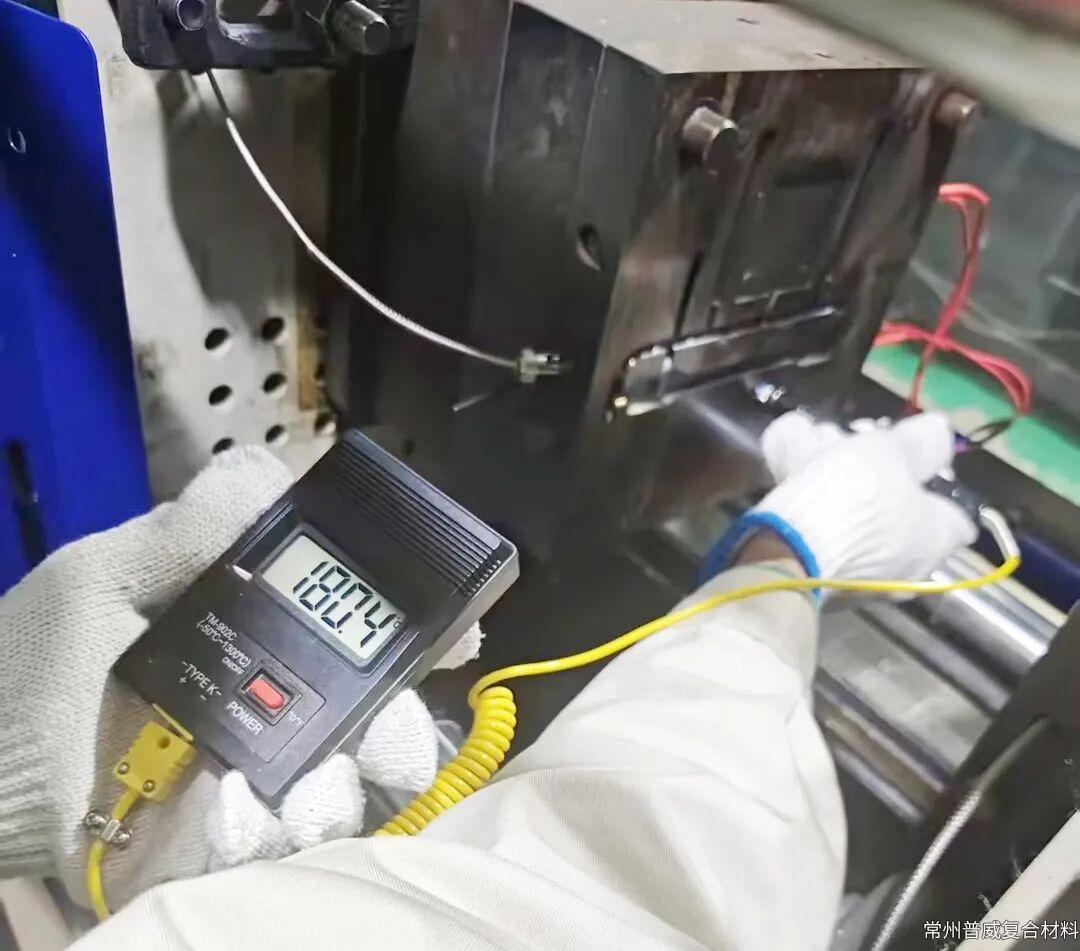

很多客戶習慣用模溫機的顯示溫度或者用紅外測溫儀測量模具溫度來代替模具實際溫度 ，但這兩類方法都不夠準確。正確的做法是使用專業的模溫測量儀，配備接觸式K型測溫儀。操作步驟如下： 1. 將模溫機升溫至PEEK成型溫度（如180℃）；
2. 手動調試注塑機將模具打開，在動模和定模之間留出探測距離；
3. 將熱電偶探頭伸入型腔，緊貼在內壁表面；
4. 等待測溫儀讀數穩定，此時顯示的即為模具真實溫度。
模具溫度與粘模的關系
我們通過實際測試發現，模具溫度有可能直接影響制件的脫模性能，溫度不當會導致粘膜。

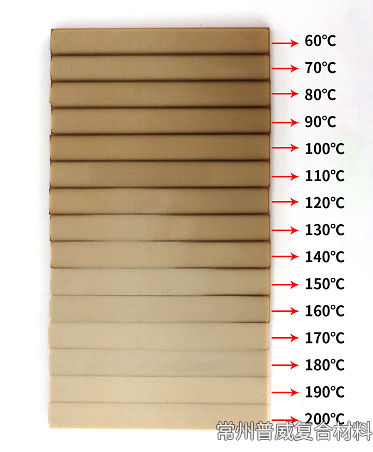

通常來說，模具溫度將直接影響樣件的結晶度與外觀。若溫度過低，樣件結晶度較差，顏色偏暗、呈黃褐色；隨著模具溫度升高，結晶度得到改善，顏色亦逐漸趨近標準色。因此，精確控制模具溫度是提升產品合格率的關鍵。 模具溫度如何影響結晶度？ 如何用DSC檢測？

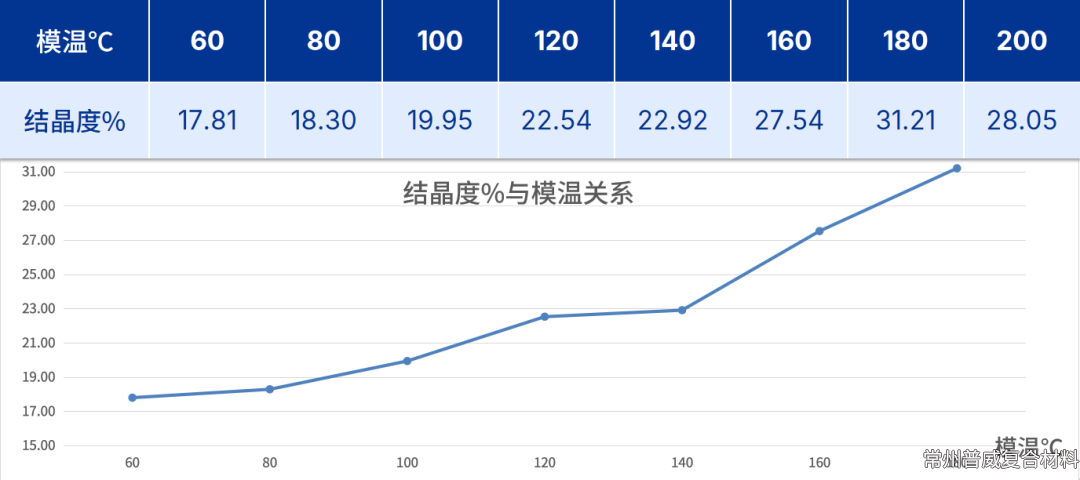

模具溫度也直接影響ZYPEEK零件的結晶程度。我們對不同模溫下成型的PEEK零件進行了DSC測試（一種熱分析方法）發現：

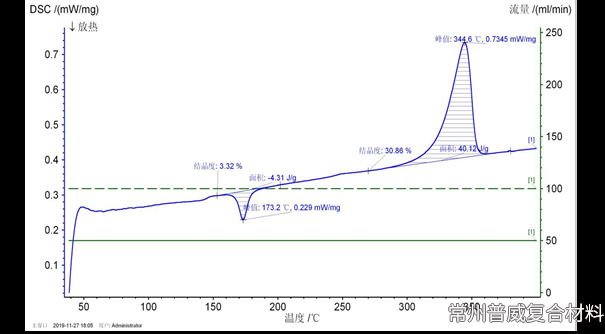

通常來說，當模具溫度低于160℃時，DSC曲線會出現“冷結晶峰”。這是因為模具溫度太低，PEEK熔體在模腔內冷卻太快，分子鏈來不及規整排列，導致結晶不充分。 DSC測試能記錄材料在升溫過程中吸熱或放熱的情況。如果曲線在材料玻璃化轉變溫度（Tg，約143℃）和熔融溫度（Tm，約343℃）之間出現“冷結晶峰”，就說明PEEK在冷卻過程中結晶不足。
案例三：有客戶反饋PEEK零件存在耐磨性不佳的問題。我們通過DSC測試分析，發現材料存在冷結晶峰，表明其結晶度不足。為此，我們建議將模具溫度提高至180℃。方案實施后，零件結晶度顯著提升，耐磨性得到明顯改善，且DSC圖譜中的冷結晶峰也隨之消失。 案例四：某客戶注塑PEEK產品過程中出現了頂出變形和翹曲問題，通過對產品DSC測試驗證，材料確實存在冷結晶峰，這進一步確認了“模具溫度過低導致結晶不充分”是根本原因。通過提高模具溫度，變形翹曲得到了明顯改善。
通過我們的技術指導，多家客戶成功解決了PEEK注塑過程中模具溫度控制的難題，產品合格率顯著提升，生產效率也得到了優化，客戶對最終成果表示高度認可和滿意。
“ 結語 精確控制模具溫度，是解決聚醚醚酮注塑難題、保證產品質量的關鍵。從模具溫度的實際控制，到準確測溫，再到理解溫度與粘模、結晶之間的關系，每一步都值得深入關注。如果你也在聚醚醚酮注塑中遇到溫度控制方面的困擾，歡迎隨時聯系我們。我們可以提供專業的模具溫度測試與工藝優化方案，幫助你提升產品品質和生產效率。
